프로젝트 사례 / 스페인 그리드 개조

기존 66kV 송전선을 위한 맞춤형 33kV 복합 절연체 솔루션





• 위치: 스페인
• 신청: 66kV ~ 33kV 그리드 전압 감소 프로젝트

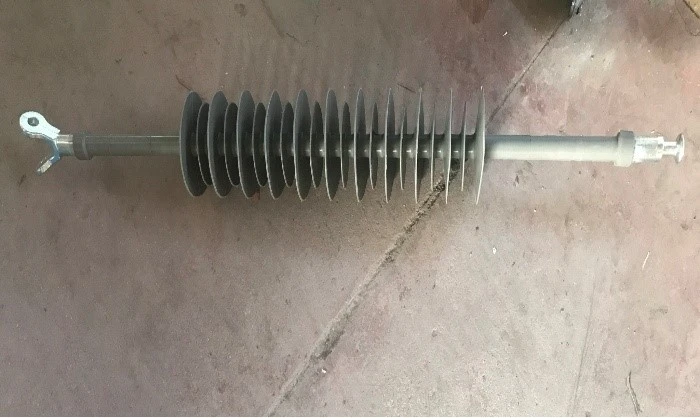

• 제품: 맞춤형 복합 서스펜션 애자(FXB 시리즈)
• 목표: 전압 변환 중에 기존 타워 구조 유지





스페인의 한 전력회사 고객은 변압기 제한 및 인프라 노후화로 인해 장기간 33kV 작동을 위해 노후된 66kV 송전선을 업그레이드하고 있었습니다.{1}}

주요 과제 중 하나는 절연체 치수의 차이였습니다. 표준 33kV 서스펜션 절연체는 기존 66kV 장치보다 짧으며 일반적으로 타워 크로스암, 도체 새그 및 라인 간격에 대한 수정이 필요합니다.

고객에게는 재건축 작업을 최소화하고 개조 비용을 통제하는 것이 주요 프로젝트 요구 사항이었습니다.





기존 라인 구조와 작동 조건을 기반으로 당사 엔지니어링 팀은 맞춤형 복합 서스펜션 절연체 솔루션을 개발했습니다.

맞춤형 설계는 기존 66kV 절연체 스트링의 원래 설치 길이를 유지하면서 33kV 작동에 대한 전기적 성능 요구 사항을 충족했습니다.





• 기존 타워 간격과 호환되는 맞춤형 절연체 길이
• 33kV 작동을 위해 최적화된 연면 거리 및 창고 구성
• 자체 사출 성형을 통해 생산되는 실리콘 고무 하우징-
• 기존 기계적 부하에 적합한 고강도 아연 도금 피팅

이 솔루션을 사용하면 원래 변속기 구조를 크게 수정하지 않고도 직접 교체할 수 있었습니다.



맞춤형 절연체 솔루션은 고객에게 다음과 같은 도움을 주었습니다.

• 전체 그리드 개조 비용 절감
• 대규모-탑 개조 작업 방지
• 설치 및 유지보수 시간 단축
• 기존 도체 및 타워 구성 유지
• 업그레이드된 라인의-장기적 운영 신뢰성 향상

모든 장치는 안정적인 실외 작동을 지원하기 위해 배송 전에 정기적인 기계 및 밀봉 검사를 완료했습니다.





전통적인 도자기 디자인과 비교하여 복합 서스펜션 절연체는 다음을 제공합니다.

• 운송 및 취급 위험 감소
• 설치 무게 감소
• 더 나은 오염 성능
• 유지 관리 요구 사항 감소
• 실외 환경에 대한 적합성 향상
